板式蒸發器如何設計
來源：本站日期：2022-11-04 03:41:03 瀏覽：1957
板式蒸發器具有高效、緊湊、易清洗及價格低等優勢，在石油化工、造紙行業、食品加工以及藥業濃縮等領域應用廣泛。那么板式蒸發器如何設計呢？一起來看看小編為大家整理的板式蒸發器如何設計，設計時要注意哪些因素？
一、板式蒸發器的原理

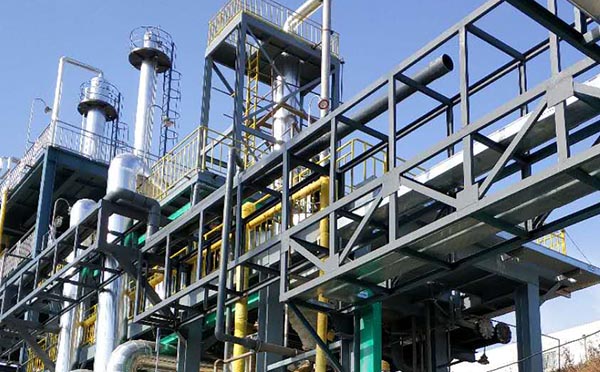

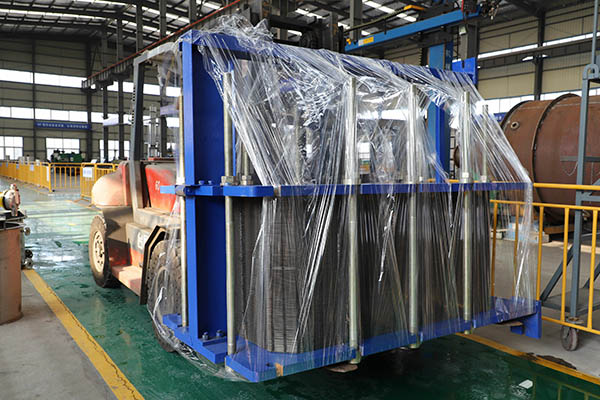

板式蒸發器是由一系列不同形狀的板片并排組成，在每一塊換熱板片的四個角分別設有出口和入口。板片上的不同形狀設計，可以加強流體擾動，形成湍流，從而達到強化傳熱的目的，同時，板與板之間突起的脊也可以相互形成支撐點，進而提高板片的耐壓能力。
板式蒸發器的優點是體積小，占用空間小；與管式降膜蒸發器一樣在負壓下蒸發，屬于低溫蒸發。
二、板式蒸發器需要考慮因素
板式蒸發器設計時需要考慮板式蒸發器換熱面積問題、板式蒸發器效數的確定板式蒸發器的預熱問題以及自動控制的問題。下面我們進行板式蒸發器設計時要注意的問題的詳細介紹。
1、板式蒸發器換熱面積問題
板式蒸發器應用于熱敏性物料比較多，加熱是在真空減壓下進行的，其加熱的溫度通常在85℃~95℃之間。根據物料特性及蒸發參數綜合確定進而選取傳熱系數。以計算板式蒸發器換熱面積的大小。
2、板式蒸發器效數的確定
同管式蒸發器一樣，板式蒸發器效數的確定，要根據物料的特性及蒸發量的大小、濃度的高低來確定采用幾效蒸發，一般對于蒸發濃度較高的物料多采用雙效、三效或者四效蒸發。確定板式蒸發器的效數的目的：一是有利于提高蒸發后的料液濃度，避免濃度一次蒸發達不到要求，而重復蒸發；二是節省能源。多效蒸發二次蒸汽得到了充分利用。
3、板式蒸發器的預熱問題
物料實在負壓、低溫下進行蒸發，低于沸點溫度的料液需要逐級進行預熱，直至預熱到沸點或者沸點以上的溫度方可進入蒸發器中進行蒸發。板式蒸發器的預熱一般是采用蒸汽獨立進行預熱并疏水。
4、自動控制問題

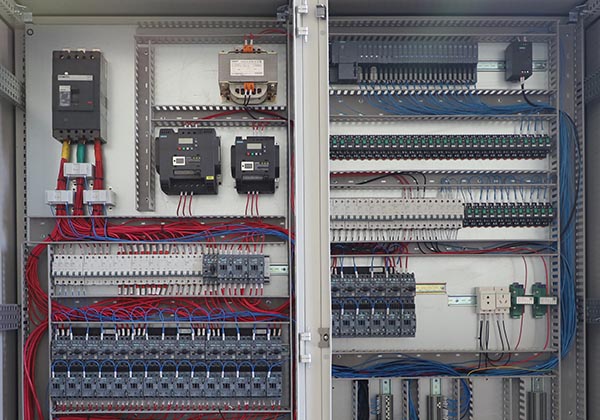

板式蒸發器自動控制的參數：進料量、蒸汽壓力及溫度、出料密度、系統真空度。
對于板式蒸發器對加熱溫度進行設定控制，根據溫度的設定，調節壓力調節閥的壓力值，從而滿足生產的需要。進料量采用電磁流量計在觸摸屏上根據蒸汽、出料密度等參數進行程序控制并調節。出料密度能否達到要求是檢驗蒸發器綜合性能的指標。
綜上，在板式蒸發器如何設計中，板式蒸發器換熱面積計算中傳熱系數的選取是關鍵，面積不足導致蒸發量降低，物料在設備中受熱時間過長，由于循環次數增加導致自動控制難于穩定。
